戴尔服务器R740设置no-raid

本文档以R740的H740P为例,介绍了最新的PERC卡进行RAID与NONRAID混用配置。

1.阵列卡固件要更新到50.5.0.1750或以上

2. RAID模式不支持硬盘转换成NON-RAID状态,eHBA模式支持NON-RAID与RAID混用(仅支持RAID0、RAID1、RAID10)

3.转换RAID模式和eHBA模式目前只能在F2下设置,iDRAC web界面有选项,但操作不成功。

4.必须先删除所有RAID配置,才能更改控制器模式。



操作步骤:

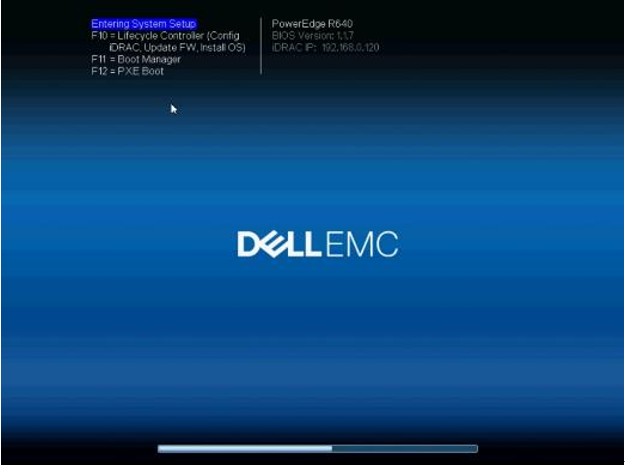

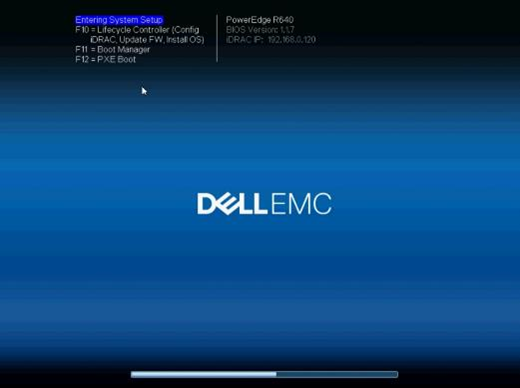

一、开机按“F2”:戴尔服务器R740设置no-raid

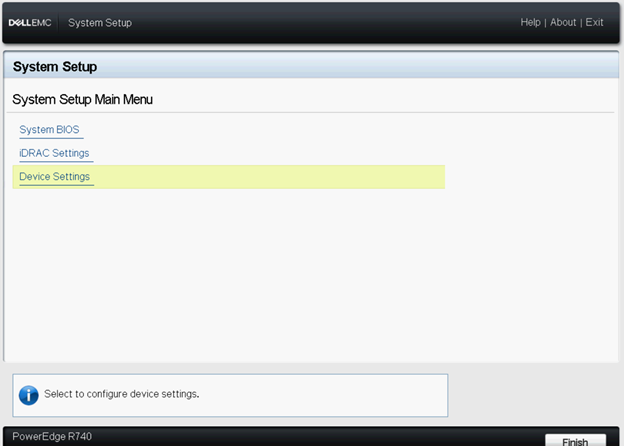

二、选择“Device Settings”:
戴尔服务器R740设置no-raid

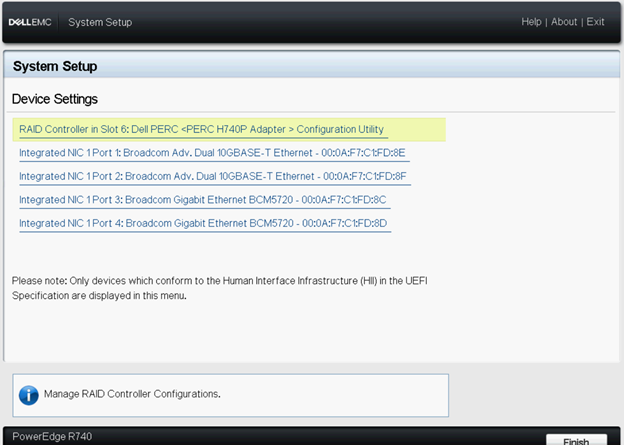

三、选择需要执行操作的Raid Card:“RAID Controller in Slot…”:
戴尔服务器R740设置no-raid

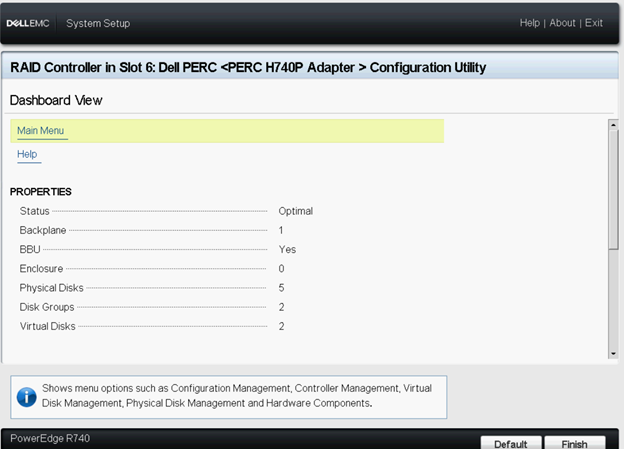

四、在如下阵列卡主界面,选择“Main Menu”:
戴尔服务器R740设置no-raid

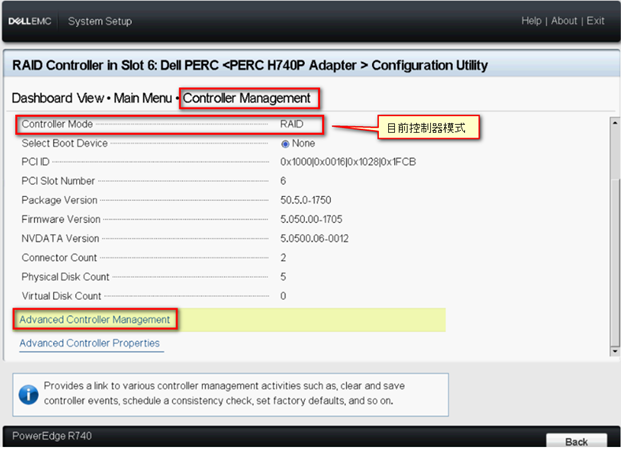

五、在主菜单中,选择”Controller Management”下的”Advanced Controller Management”
戴尔服务器R740设置no-raid

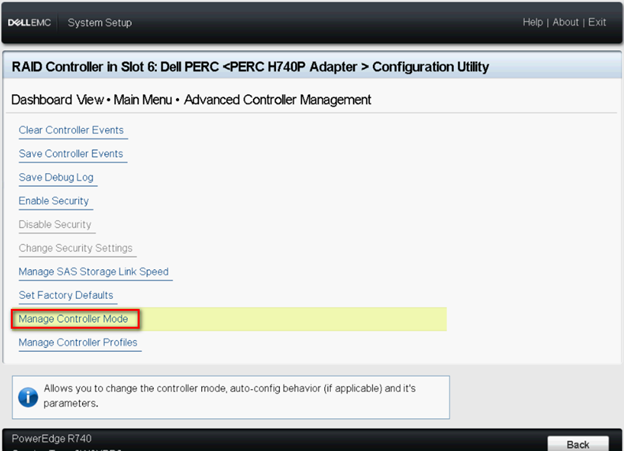

六、点击”Manage Controller Mode”
戴尔服务器R740设置no-raid

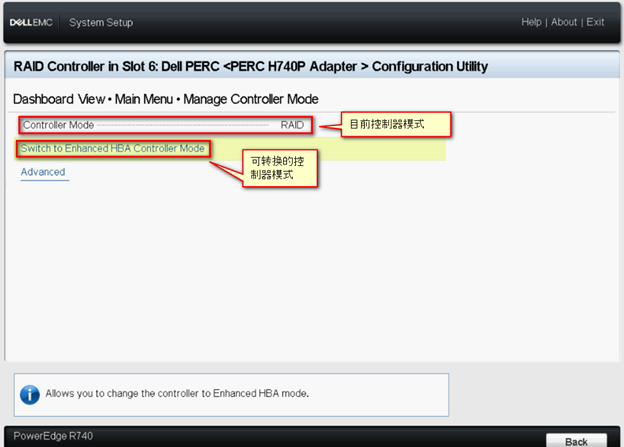

七、在这个页面“Controller Mode“也可以看到目前控制器模式,点击”Switch to Enhanced HBA Controller Mode”转换成eHBA模式。
戴尔服务器R740设置no-raid

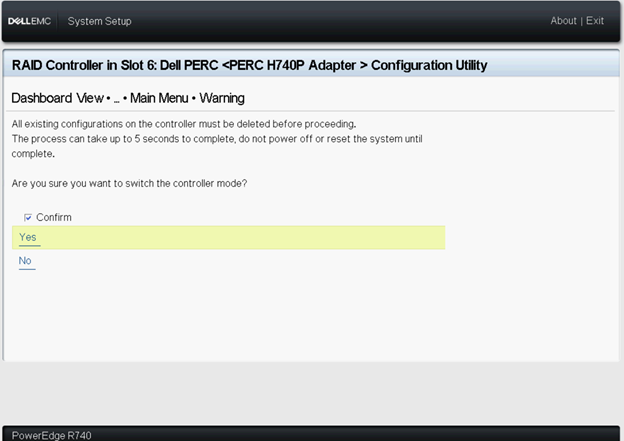

八、会出现Warning信息,勾选Confirm,点击Yes。
戴尔服务器R740设置no-raid

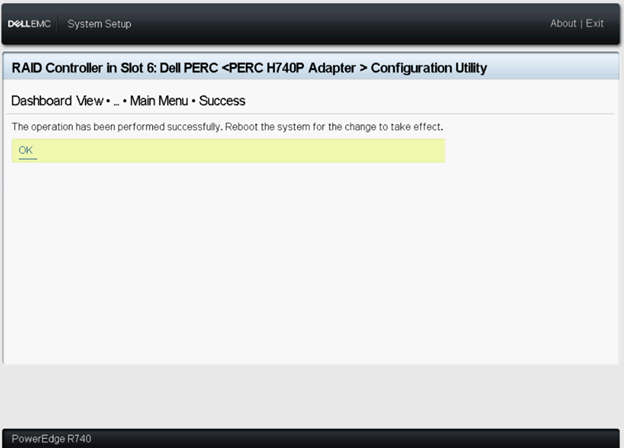

九、转换成功,会出现Success的信息。如转换失败,会出现Error Message的报错信息,如出现此报错,请确保所有RAID配置已清除,再次操作。
戴尔服务器R740设置no-raid
戴尔服务器R740设置no-raid

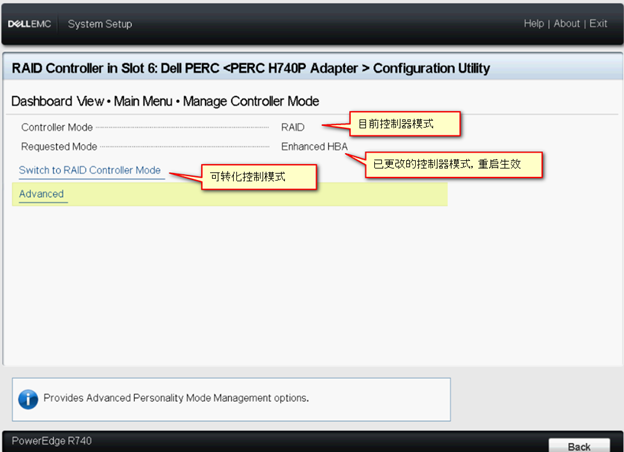

十、转换成功后,会看到多一行“Requested Mode“,需要重启服务器生效。
戴尔服务器R740设置no-raid

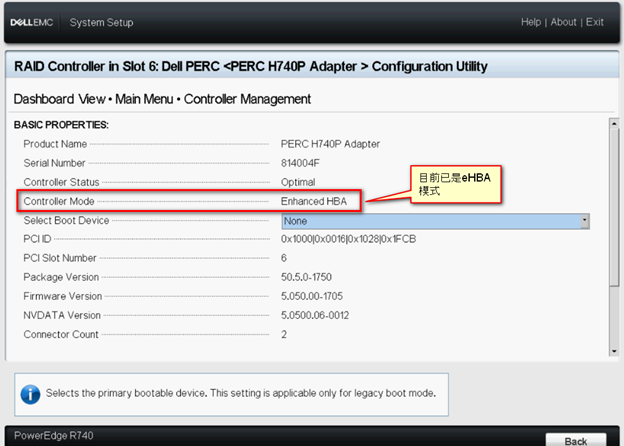

十一、服务器重启后,在controller management下看到目前Controller Mode已是eHBA mode,在Manage Controller Mode下看到Auto – Configure Behavior是Non-RAID Disk。
戴尔服务器R740设置no-raid
戴尔服务器R740设置no-raid

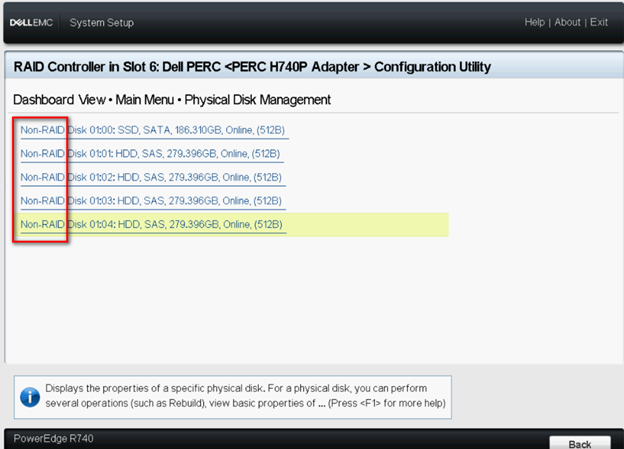

十二、在physical disk management看到所有硬盘状态都是NON-RAID
戴尔服务器R740设置no-raid
