如何创建一个纯 NVMe 固态的群晖

目标：纯 NVMe 固态的群晖

已知的群晖系统中，M.2 NVMe 只能做为存储池，并且不支持首次安装系统作为存储池，同时想使用 M.2 存储池的话，还得是特殊机型，目前来说，最后一点非常好解，可选的方案有：

• 手动创建 M2 存储池，链接：Github
• 手动修改 M2 盘的属性后，存储管理页面创建
• Patch libhwcontrol.so 后，存储管理页面创建

那么目前来说，纯 NVMe 固态的群晖缺少的一环是：安装系统的时候，直接安装到 M.2 NVMe 固态，本文将粗略的讲解如何实现这一点的。

过程探索

虚拟群晖额外的环境准备如下：

• 创建虚拟 NVMe SSD 盘（qemu-img create -f raw nvme0.raw 64G）
• 虚拟机添加 NVMe 参数（-drive file=nvme0.raw,if=none,format=raw,id=nvme0 -device nvme,drive=nvme0,serial=nvme0）

本文测试环境添加了两块虚拟盘

1. 安装页面

按照上面的操作，仅添加虚拟的 NVMe SSD 盘的时候，安装页面会显示如下图的找不到盘的提示，我们这里看一下截图右边的网络请求，查看所有的异步请求，发现倒数第二个里有硬盘相关的信息，我们就从这里查看下去。

2. 进 ramdisk

查看 get_state.cgi 输出

get_state.cgi 是 nginx 代理的 cgi 程序，这个文件在 ramdisk 里其实上是一个 shell 脚本，我们先看一下输出，第 4 行直接说了没有磁盘:

1. {
2. "success": true,
3. "data": {
4. "has_disk": false,
5. "dsinfo": {
6. "product": "Synology NAS",
7. "model": "SA6400",
8. "internet_ok": "false",
9. "internet_install_ok": false,
10. "internet_migrate_ok": true,
11. "internet_reinstall_ok": true,
12. "internet_install_version": "",
13. "internet_migrate_version": "DSM 7.1.1-42962",
14. "internet_reinstall_version": "DSM 7.1.1-42962",
15. "ip_addr": "192.168.3.172",
16. "mac_addr": "",
17. "serial": "0000XXXBN4YYY",
18. "build_num": 42962,
19. "build_ver": "7.1.1-42962",
20. "is_installing": false,
21. "clean_all_partition_disks": "",
22. "buildin_storage": false,
23. "disk_size_enough": true,
24. "disk_count": 0,
25. "support_dual_head": "",
26. "unique_rd": "epyc7002",
27. "update_hcl_status": "success",
28. "incompatible_disks": null,
29. "syno_incompatible_disks": "",
30. "missing_system_disks": "",
31. "root_on_isolated_disk": "",
32. "disabled_port_disks": "",
33. "ssd_cache_status": "",
34. "sas_frimware_upgrade_fail": false,
35. "unidentified": false,
36. "status": "",
37. "hostname": "SynologyNAS"
38. }
39. }
40. }

这里再查看 get_state.cgi 关于 "has_disk": false 的相关代码：

1. partition="$(/usr/syno/bin/synodiskport -installable_disk_list)"
2. SupportBuildinStorage="$(/bin/get_key_value /etc.defaults/synoinfo.conf support_buildin_storage)"
4. if [ "xyes" != "x${SupportBuildinStorage}" ]; then
5. buildin_storage='false'
6. if [ ! -z "$partition" ];then
7. has_disk='true'
8. else
9. has_disk='false'
10. fi
11. disk_count=`echo $partition | wc -w`
12. else
13. buildin_storage='true'
14. has_disk='true'
15. disk_name=$(basename ${buildin_storage_node})
16. disk_size=$(cat /sys/block/${disk_name}/size)
17. if [ "0" -eq "${disk_size}" ]; then
18. has_disk='false'
19. elif [ "${min_buildin_storage_size}" -gt "${disk_size}" ]; then
20. disk_size_enough='false'
21. fi
22. fi

想要得到 has_disk='true'，可以下手的地方有： 7， 14 这两行，测试的 SA6400 存储不是内置的，所以这里选择第 7 行，那么就需要第 6 行的 partition 不为空，而 partition 是执行 /usr/syno/bin/synodiskport -installable_disk_list 得到的。

查看 synodiskport -installable_disk_list

这里直接执行 synodiskport -installable_disk_list 发现什么都没返回，尝试写了 shell 脚本去遍历 /sys/block 获取 SATA 和 NVMe 磁盘：

1. #!/bin/sh
3. if [ "$1" == "-installable_disk_list" ]; then
4. disks=$(ls /sys/block | grep '(nvme*|sata*)' | xargs)
5. echo " "$disks
6. else
7. /path/to/old/synodiskport "$@"
8. fi

刷新页面后，可以发现，已经识别到硬盘了，上次 pat 文件尝试安装后，发现浏览器请求 get_install_progress.cgi 报错了：

1. {
2. "success": false,
3. "data": {},
4. "errinfo": {
5. "sec": "error",
6. "key": "error_mkfs",
7. "line": 35
8. }
9. }

看一下相关日志：

1. messages:Apr 12 2227 install.cgi: ninstaller.c:1167 SYSTEM_NOT_INSTALLED: Raid but md0 not exist
2. messages:Apr 12 2227 install.cgi: ninstaller.c:1235 SYSTEM_NOT_INSTALLED: Not SynoParitition and Not Recoverable
3. messages:Apr 12 2227 install.cgi: ninstaller.c:1142(FillUpgradeVolumeInfo): gszUpgradeVolDev = /dev/md0
4. messages:Apr 12 2227 install.cgi: ninstaller.c:1143(FillUpgradeVolumeInfo): gszUpgradeVolMnt = /tmpData
5. messages:Apr 12 2227 install.cgi: ninstaller.c:1245 gblSupportRaid: 1, gSysStatus: 3, gblCreateDataVol: 0, gblSystemRecoverable: 0
6. messages:Apr 12 2227 install.cgi: ninstaller.c:1699 CreateDataVol=[0]
7. messages:Apr 12 2227 install.cgi: ninstaller.c:158 umount partition /tmpData
8. messages:Apr 12 2227 install.cgi: ninstaller.c:162 Fail to execute [/bin/umount -f /tmpData > /dev/null 2>&1]
9. messages:Apr 12 2227 install.cgi: ninstaller.c:1710 installer cmd=[/usr/syno/sbin/installer.sh -r >> /tmp/installer_sh.log 2>&1]
10. messages:Apr 12 2227 install.cgi: ninstaller.c:1715 szCmd=[/usr/syno/sbin/installer.sh -r >> /tmp/installer_sh.log 2>&1], retv=[1]
11. messages:Apr 12 2227 install.cgi: ninstaller.c:1739 retv=[1]
12. messages:Apr 12 2227 install.cgi: ninstaller.c:1740(ErrFHOSTDoFdiskFormat) retv=[1]

继续看 /tmp/installer_sh.log:

2. Check new disk...
3. umount: can't unmount /volume1: Invalid argument
4. raidtool destroy 0
5. Not found /dev/md0
6. raidtool destroy 1
7. Not found /dev/md1
8. [CREATE] Raidtool initsys
9. [CREATE][failed] Raidtool initsys

/usr/syno/sbin/installer.sh 执行报错了，查看该文件后，报错是执行 /sbin/raidtool initsys 导致的。

我们再看看 /usr/syno/bin/synodiskport 和 /sbin/raidtool 这两个命令：

1. ls -alh /usr/syno/bin/ /sbin/raidtool | grep '(synodisk|raidtool
2. )'
3. lrwxrwxrwx 1 root root 19 Apr 12 22:48 /sbin/raidtool -> /usr/syno/bin/scemd
4. -rwx------ 1 root root 180 Apr 12 22:17 synodiskport

都软链接到了 scemd，而 scemd 研究群晖引导较多的都知道，这个是类似 busybox 一样的工具，根据当前执行命令，执行不同的操作。
那下面就需要逆向 scemd 这个二进制文件，看看具体的找盘逻辑了。

3. 逆向分析

我们需要逆向 scemd 中查找可安装盘的逻辑，这里使用 bpftrace 抓了很多输出，一点点给代码加了注释，使用到的 bpftrace 脚本：

1. uretprobe:"/usr/syno/bin/synodiskport":0xABCCC {
2. printf("is_suppornmve return: %dn", retval);
3. }
4. uretprobe:"/usr/syno/bin/synodiskport":0x5AA09 {
5. printf("is_support_local_only_dev return: %dn", retval);
6. }
7. uretprobe:"/usr/syno/bin/synodiskport":0x6FFF0 {
8. printf("enumerate_disks return: %dn", retval);
9. }
10. uretprobe:"/usr/syno/bin/synodiskport":0x5A7BF {
11. printf("support_dual_head return: %dn", retval);
12. }
13. uprobe:"/usr/syno/bin/synodiskport":0x591CF {
14. printf("list_insert, string: %sn", str(arg1));
15. }
16. uprobe:"/usr/syno/bin/synodiskport":0x6FC50 {
17. printf("enumerate_disks_with_type, type: %dn", arg0);
18. }
19. uretprobe:"/usr/syno/bin/synodiskport":0x6FC50 {
20. printf("enumerate_disks_with_type, return: %dn", retval);
21. }
22. uprobe:"/usr/syno/bin/synodiskport":0x6F580 {
23. printf("SynoDiskPathGlobAndPortCheck, disk type: %dn", *(uint64 *)arg1);
24. }
25. uretprobe:"/usr/syno/bin/synodiskport":0x6F580 {
26. printf("SynoDiskPathGlobAndPortCheck, return: %dn", retval);
27. }
28. uprobe:"/usr/syno/bin/synodiskport":0x75390 {
29. printf("disk_maybe_blocked, disk name: %sn", str(arg0));
30. }
31. uretprobe:"/usr/syno/bin/synodiskport":0x75390 {
32. printf("disk_maybe_blocked, return: %dn", retval);
33. }
34. uretprobe:"/usr/syno/bin/synodiskport":0x70A70 {
35. printf("get_disk_type_by_name, return: %dn", retval);
36. }
37. uprobe:"/usr/syno/bin/synodiskport":0xF370 {
38. printf("strstr, string: %s, sub str: %sn", str(arg0), str(arg1));
39. }
40. uretprobe:"/usr/syno/bin/synodiskport":0xF370 {
41. printf("strstr, return: %sn", str(retval));
42. }
43. uprobe:"/usr/syno/bin/synodiskport":0x94FD0 {
44. printf("nvme_dev_port_check, name: %sn", str(arg0));
45. }
46. uretprobe:"/usr/syno/bin/synodiskport":0x94FD0 {
47. printf("nvme_dev_port_check, return: %dn", retval);
48. }
49. uprobe:"/usr/syno/bin/synodiskport":0x98900 {
50. printf("sata_dev_port_check, name: %sn", str(arg0));
51. }
52. uretprobe:"/usr/syno/bin/synodiskport":0x98900 {
53. printf("sata_dev_port_check, return: %dn", retval);
54. }

具体调试流程就不描述了，花了很多时间阅读了伪代码。

这里贴一下 IDA 里关键伪代码：

1. __int64 __fastcall SYNODiskPathGlobAndPortCheck(
2. __int64 glob_list,
3. _DWORD *disk_type,
4. int check_type,
5. _QWORD *disk_list)
6. {
7. bool should_check_type; // r14
8. int index; // ebp
9. char **gl_pathv; // r15
10. const char *v7; // rax
11. const char *v8; // r13
12. int v9; // eax
13. __int64 v10; // r13
14. char *v11; // rax
15. __int64 disk_name; // r15
16. int tmp_disk_type; // eax
17. unsigned int v14; // ebx
18. glob64_t pglob; // [rsp+10h] [rbp-88h] BYREF
19. unsigned __int64 v18; // [rsp+58h] [rbp-40h]
21. v18 = __readfsqword(0x28u);
22. memset(&pglob, 0, sizeof(pglob));
23. if ( check_type <= 0 && disk_type
24. || ((unsigned __int8)check_type & (disk_type == 0LL)) != 0
25. || !disk_list
26. || !*disk_list
27. || !glob_list )
28. {
29. v14 = -1;
30. __syslog_chk(3LL, 1LL, "%s:%d Bad parameter", "external/external_disk_port_enum.c", 42LL);
31. gl_pathv = pglob.gl_pathv;
32. goto LABEL_29;
33. }
34. should_check_type = disk_type != 0LL && check_type > 0;
35. if ( *(int *)(glob_list + 4) <= 0 )
36. return 0;
37. index = 0;
38. while ( 1 )
39. {
40. v7 = (const char *)list_get(glob_list, index);
41. memset(&pglob, 0, sizeof(pglob));
42. v8 = v7;
43. // 返回值 0 表示匹配到
44. v9 = glob64(v7, 8, 0LL, &pglob);
45. if ( v9 )
46. break;
47. gl_pathv = pglob.gl_pathv;
48. if ( pglob.gl_pathc )
49. {
50. v10 = 0LL;
51. while ( 2 )
52. {
53. v11 = strrchr(gl_pathv[v10], '/'); // 找到最后一个 /
54. if ( !v11 )
55. goto LABEL_21;
56. disk_name = (__int64)(v11 + 1);
57. tmp_disk_type = get_disk_type_by_name(v11 + 1);
58. if ( should_check_type )
59. {
60. if ( tmp_disk_type == *disk_type )
61. goto LABEL_19;
62. }
63. else if ( tmp_disk_type != 10 )
64. {
65. LABEL_19:
66. list_insert((__int64)disk_list, disk_name);
67. }
68. gl_pathv = pglob.gl_pathv;
69. LABEL_21:
70. if ( pglob.gl_pathc <= ++v10 )
71. break;
72. continue;
73. }
74. }
75. LABEL_12:
76. if ( gl_pathv )
77. globfree64(&pglob);
78. if ( *(_DWORD *)(glob_list + 4) <= ++index )
79. {
80. gl_pathv = pglob.gl_pathv;
81. v14 = 0;
82. goto LABEL_29;
83. }
84. }
85. if ( v9 == 2 )
86. {
87. __syslog_chk(3LL, 1LL, "%s:%d read error :%s", "external/external_disk_port_enum.c", 58LL, v8);
88. goto LABEL_27;
89. }
90. if ( v9 != 1 )
91. {
92. gl_pathv = pglob.gl_pathv;
93. if ( v9 != 3 )
94. goto LABEL_28;
95. goto LABEL_12;
96. }
97. __syslog_chk(
98. 3LL,
99. 1LL,
100. "%s:%d out of memory to alloc glob function when looking for:%s",
101. "external/external_disk_port_enum.c",
102. 60LL,
103. v8);
104. LABEL_27:
105. gl_pathv = pglob.gl_pathv;
106. LABEL_28:
107. v14 = -1;
108. LABEL_29:
109. if ( gl_pathv )
110. globfree64(&pglob);
111. return v14;
112. }

在 SYNODiskPathGlobAndPortCheck 里有逻辑是，按照磁盘类型找磁盘，然后再反向检查一遍，如果类型匹配则添加到列表中（第 58 行），默认的 SATA 磁盘类型是 1，要去掉这个类型的检查，那为了能找到安装盘，我们这个给取个反后，重新构建引导并启动后，可以正常在安装页面查找到磁盘了，并且成功安装，进入重启流程。

4. 安装系统后还是进入 ramdisk

安装成功，发现重启后依旧进入 ramdisk 模式，查看日志后发现有以下报错：

1. System volume is assembled with SSD Cache only, please remove SSD Cache and then reboot

这个错误是 /linuxrc.syno.impl 里做的检查，意思就是系统盘不能是 SSD Cache，具体代码：

1. SupportSSDCache=`/bin/get_key_value /etc.defaults/synoinfo.conf support_ssd_cache`
2. if [ "$SupportDualhead" != "yes" ] && [ "${SupportSSDCache}" = "yes" ] && [ -d "/sys/block/md0" ]; then
3. WithInternal=0
4. has_md0disk=0
6. # check if any disk is INTERNAL, otherwise return fail
7. for path in /sys/block/md0/md/dev-*; do
8. [ -e "$path" ] || continue
10. disk="$(basename "$path"| cut -c 5-)"
11. [ -z "$disk" ] && continue
12. has_md0disk=1
14. PortType=`/usr/syno/bin/synodiskport -portcheck "${disk}"`
15. if [ "${PortType}" = "SAS" ] || [ "${PortType}" = "SATA" ] || [ "${PortType}" = "SYS" ]; then
16. WithInternal=1
17. fi
18. done
19. # has raid0 and not composed by internal disk
20. if [ "$has_md0disk" = 1 ] && [ ${WithInternal} -eq 0 ]; then
21. echo "System volume is assembled with SSD Cache only, please remove SSD Cache and then reboot" >> /var/log/messages
22. Exit 8 "System volume is assembled with SSD Cache only"
23. fi
24. fi

那就简单了，编译引导的时候，直接替换掉：sed -i 's/WithInternal=0/WithInternal=1/' ${RAMDISK_PATH}/linuxrc.syno.impl

5. 正常进入系统

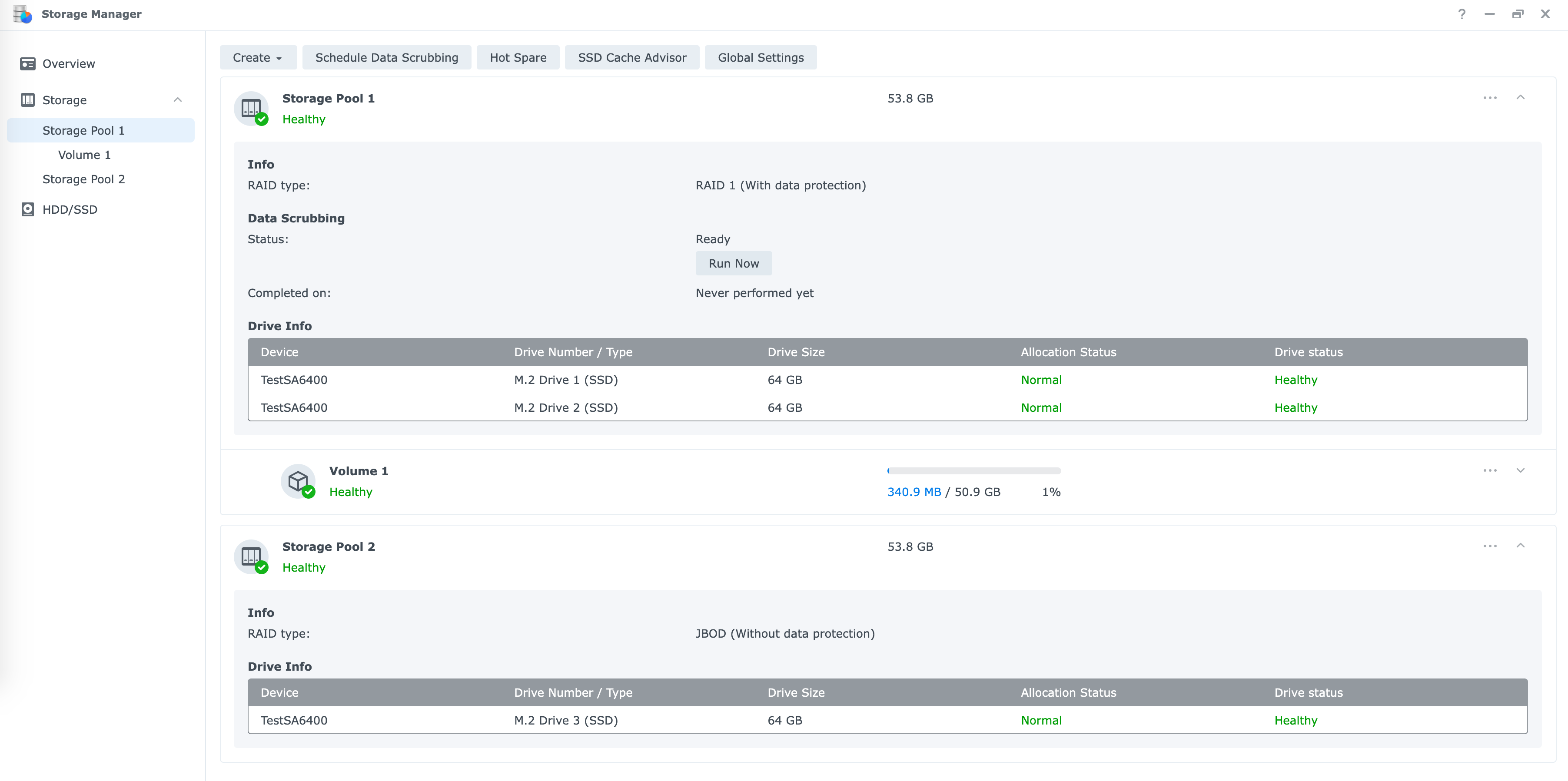

重新编译引导后，终于正常进入系统，但是还有新问题：在存储管理器里找不到 NVMe 盘，继续探索。尝试添加一块 sata 盘后，正常操作，那可能还是在查看磁盘的时候有问题（因为没有 sata 盘），查看日志后发现对应的错误：

1. 2023-04-12T2225+08:00 TestSA6400 scemd[17874]: disk/disk_info_enum.c:297 cann
2. 't find enumlist_det, try to diskInfoEnum failed
3. 2023-04-12T2225+08:00 TestSA6400 scemd[17874]: disk/shared_disk_info_enum.c::
4. 84 Failed to allocate list in SharedDiskInfoEnum, errno=0x900.

SharedDiskInfoEnum 应该是具体的函数名，不过肯定被 strip 掉了，查找字符串关键字。

群晖安装好的系统里的 scemd 比 ramdisk 里的 scemd 二进制小了很多，是动态链接的，查找了一圈，发现相关函数在 libhwcontrol.so.1 中，参考 scemd 中的修改后，发现磁盘数翻倍了，继续分析一下，应该是磁盘类型 1 返回了 3 块 NVMe 盘，磁盘类型 7 也返回了相同的盘，所以这里选择跳过没有找到磁盘类型 1 的检查，对应下面伪代码的 23 行 v1 < 0。

IDA 里的伪代码：

1. __int64 __fastcall SLIBDiskInfoEnumToCache(__int64 a1)
2. {
3. int v1; // r12d
4. int v2; // r13d
5. int v3; // r14d
6. int v4; // r15d
7. int v5; // eax
8. int v6; // ebp
9. FILE *v7; // rbx
10. _QWORD *v8; // rbp
11. unsigned int v9; // ebx
12. int v11; // [rsp+Ch] [rbp-4Ch]
13. void *ptr[9]; // [rsp+10h] [rbp-48h] BYREF
15. ptr[1] = (void *)__readfsqword(0x28u);
16. ptr[0] = 0LL;
17. v1 = enumerate_disks_by_type((__int64)ptr, 1LL, a1);
18. v2 = enumerate_disks_by_type((__int64)ptr, 3LL, a1);
19. v3 = enumerate_disks_by_type((__int64)ptr, 7LL, a1);
20. v4 = enumerate_disks_by_type((__int64)ptr, 11LL, a1);
21. v11 = enumerate_disks_by_type((__int64)ptr, 4LL, a1);
22. v5 = enumerate_disks_by_type((__int64)ptr, 2LL, a1);
23. if ( v1 < 0 || v2 < 0 || v3 < 0 || v4 < 0 || v11 < 0 || (v6 = v5, v5 < 0) )
24. {
25. v9 = -1;
26. }
27. else
28. {
29. v7 = fopen64("/tmp/enumlist_det.tmp", "wb");
30. if ( v7 )
31. {
32. v8 = ptr[0];
33. if ( ptr[0] )
34. {
35. do
36. {
37. if ( !*v8 )
38. break;
39. sub_40AE0(v7);
40. v8 = (_QWORD *)v8[1];
41. }
42. while ( v8 );
43. }
44. fclose(v7);
45. v9 = rename("/tmp/enumlist_det.tmp", "/tmp/enumlist_det");
46. if ( v9 )
47. {
48. v9 = 0;
49. __syslog_chk(
50. 4LL,
51. 1LL,
52. "%s:%d Failed to rename %s into %s.",
53. "disk/disk_info_enum.c",
54. 456LL,
55. "/tmp/enumlist_det.tmp",
56. "/tmp/enumlist_det");
57. }
58. }
59. else
60. {
61. v9 = v6 + v11 + v4 + v3 + v1 + v2;
62. __syslog_chk(3LL, 1LL, "%s:%d fail to save enumlist, device is busy....n", "disk/disk_info_enum.c", 441LL);
63. }
64. }
65. DiskInfoEnumFree(ptr[0]);
66. return v9;
67. }

再次更新 libhwcontrol.so.1 并重启后，存储管理的磁盘显示正常。

6. 创建存储池页面无 RAID 类型

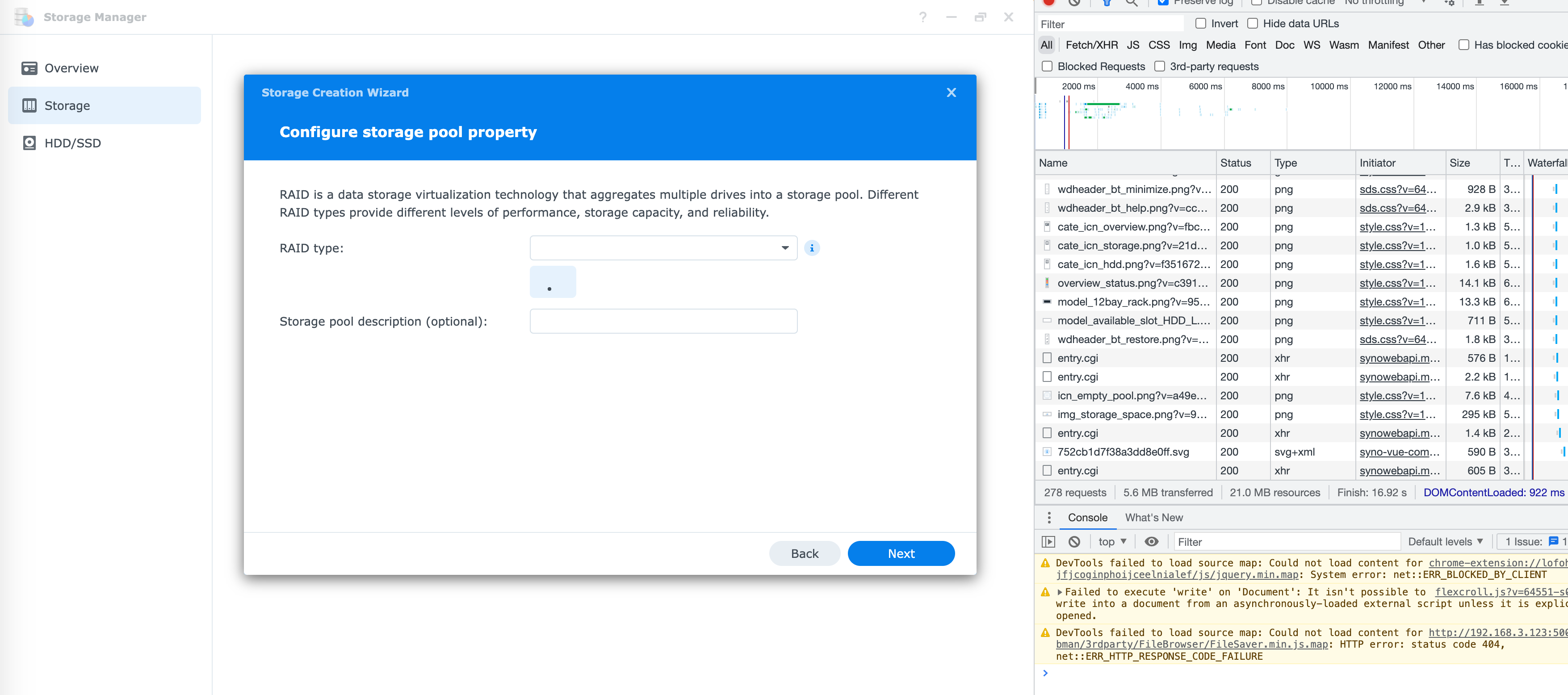

再次回到存储管理，选择创建存储池，发现 RAID 类型为空，前面都已经能看到具体磁盘了，猜测这里大概率是前端逻辑的问题了，经过一番查找发现有如下一段代码在 storage_panel.js 中：

1. isCacheTray() {
2. return "cache" === this.portType
3. }
5. raidTypeStore() {
6. if (SYNO.SDS.StorageUtils.isSingleBay() && (!this.isNeedSelectSource || "internal" === this.selectDiskSource))
7. return [{
8. label: this.T("volume", "volume_type_basic"),
9. value: "basic"
10. }];
11. let e = []
12. , t = 0
13. , s = {}
14. , i = (e,t,s)=>{
15. this.raidTypeSupportTable[s].support && e && t.push({
16. label: this.raidTypeSupportTable[s].label,
17. value: s
18. })
19. }
20. ;
21. for (let e of this.disks) {
22. if ("disabled" === e.portType || e.isCacheTray())
23. continue;
24. let t, i = e.container;
25. if ("number" != typeof s[i.order]) {
26. if ("ebox" === i.type) {
27. if (SYNO.SDS.StorageUtils.supportSas && this.env.AHAInfo)
28. t = this.env.AHAInfo.enclosures[i.order - 1].max_disk;
29. else if (t = SYNO.SDS.StorageUtils.GetEboxBayNumber(i.str),
30. 0 === t)
31. continue
32. } else
33. t = +this.D("maxdisks", "1");
34. s[i.order] = t
35. }
36. }
37. for (let[e,i] of Object.entries(s))
38. SYNO.SDS.StorageUtils.isSupportRaidCross() ? t += i : t = Math.max(t, i);
39. return SYNO.SDS.StorageUtils.supportRaidGroup || !SYNO.SDS.StorageUtils.isSupportSHR() || "pool_type_multi_volume" !== this.poolType || this.S("ha_running") || (i(1 <= t, e, "shr"),
40. i(4 <= t, e, "shr_2")),
41. i(2 <= t, e, "raid_1"),
42. i(3 <= t, e, "raid_5"),
43. i(4 <= t, e, "raid_6"),
44. i(4 <= t, e, "raid_10"),
45. i(1 <= t, e, "basic"),
46. i(1 <= t, e, "raid_linear"),
47. i(2 <= t, e, "raid_0"),
48. i(SYNO.SDS.StorageUtils.supportDiffRaid && 3 <= t, e, "raid_f1"),
49. e
50. }

这里 22 行的 if ("disabled" === e.portType || e.isCacheTray()) 会跳过所有 SSD Cache 盘，由于我们没有 SATA 盘，全跳过的话，自然就没有磁盘去判断 RAID 类型了，所以这里直接跳过 e.isCacheTray() 的检查。

强制刷新浏览器缓存，终于可以自由创建 NVMe 存储池了。

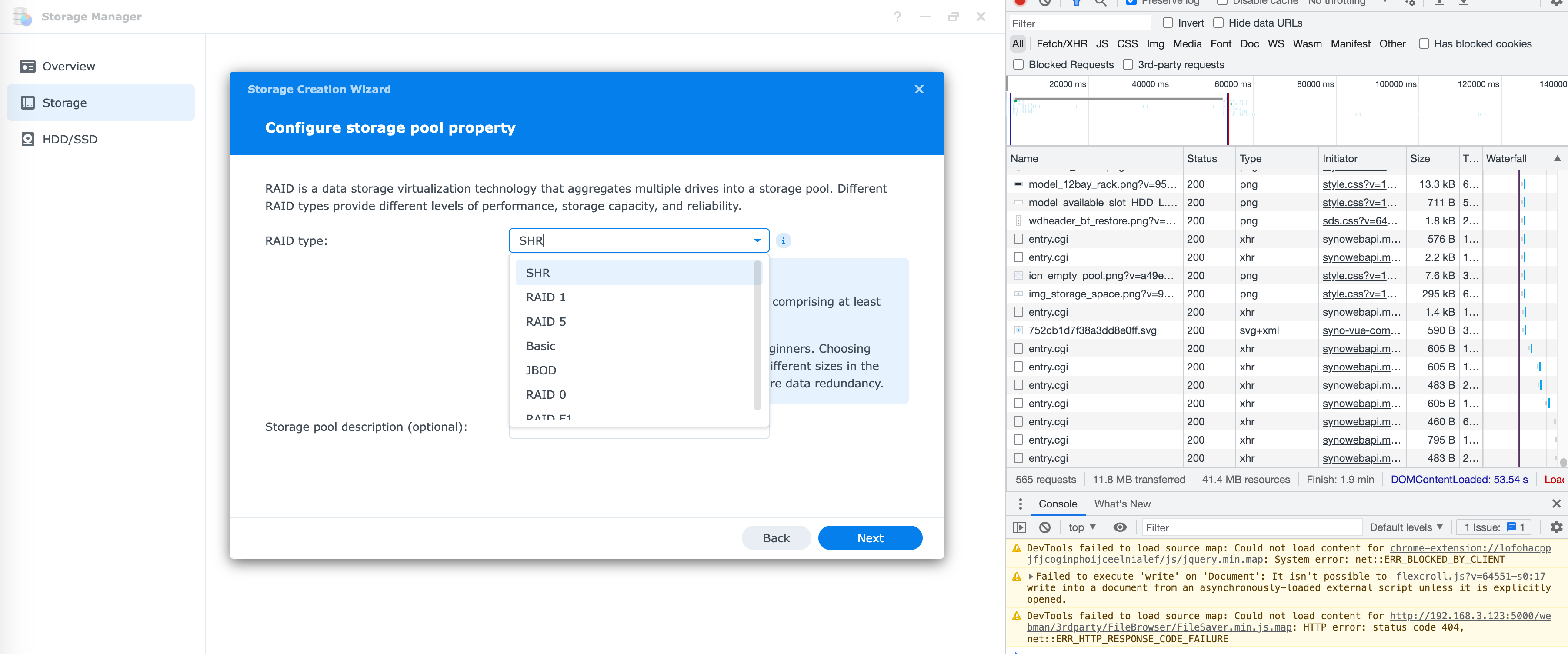

成果截图：

相关修改汇总

ramdisk 相关修改

1. 替换 ramdisk 下的 scemd，跳过 disk type 的检查，对应函数查找关键字：external_disk_port_enum
2. 修改 /linuxrc.syno.impl：sed -i 's/WithInternal=0/WithInternal=1/' ${RAMDISK_PATH}/linuxrc.syno.impl

安装系统后相关修改

1. 替换系统下的 libhwcontrol.so.1，跳过查找 SATA 盘的检查，对应的函数为：SLIBDiskInfoEnumToCache
2. 修改 storage_panel.js：e.portType||e.isCacheTray() -> e.portType，以加载正确的磁盘 RAID 类型
